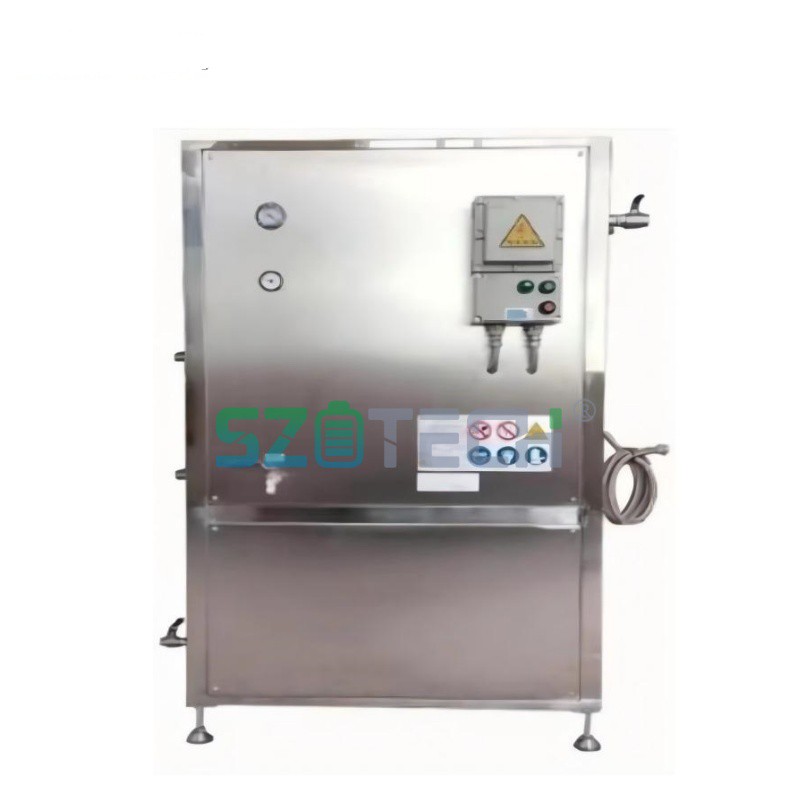

एनएमपी सिस्टम

1.

डिवाइस मॉडल: 1।

क्यूआर-एनएमपी 1000 एफएल

छवि मात्र संदर्भ अछि

2.

विलायक भंडारण क्षमता (एल) : 1।

50

3.

स्प्रे बॉक्स मात्रा: 1।

0.25 m3

4.

हवा के मात्रा: 1।

1000 m³/H

5

शक्ति:

1.47KW के अछि

6.

शुद्ध जल वाष्पीकरण : १.

0.05 L/h

7.

रिकवरी दर : १.

90 % स बेसी या बराबर

8.

वसूली एकाग्रता : १.

80% स बेसी या बराबर

9.

उत्सर्जन : १.

50mg /m3 सं कम या बराबर

10.

सामग्री:

304 स्टेनलेस स्टील के;

11.

डिवाइस आकार ( मिमी ): 1।

1200 × 800 × 1250

12

उपकरणों का अनुमानित शुद्ध वजन ( किलोग्राम ): .

300

परियोजना

सीरियल नंबर

नाम

Iचित्रण करब

मात्रा

टिप्पणी

1000 हवा मात्रा एनएमपी वसूली प्रणाली

1

मंत्रिमंडल

400×400×800

स्तर 2

एसयूएस304

2

नालीदार संरचित पैकिंग

400×400×200

२ सेट

एसयूएस304

3

जल पम्प

550 W

२ सेट

-टैंक पंप में

4

डिमिस्टिंग डिवाइस

400×400×10

१ सेट

एसयूएस304

5

एकाग्रता डिटेक्टर

क्यूआर - एनएमपीएससी

१ सेट

कुर

6

स्प्रिंकलर

डीएन15

२ सेट

विरोधी-अवरोध

7

जल भरपाई प्रणाली

उपकरण समर्थन

१ सेट

एसयूएस201

8

इलेक्ट्रिक कंट्रोल कैबिनेट

उपकरण समर्थन

१ सेट

Q235

9

सिस्टम तरल परिसंचरण पाइपलाइन

उपकरण समर्थन

१ सेट

एसयूएस304

10

पंखा

0.37KW के

१ सेट

ज़िनफेंग

11

आवृत्ति कनवर्टर

0.37KW के

१ सेट

वेइचुआन

अपकेंद्रित्रण

पंखा

आदर्श

डब्ल्यूडीएफ-1.5ए

घुमाव

0 ^.

पावर/वोल्टेज

0.37KW/380V के

घूमने की गति

2800आरपीएम

बहाव

2000-6600m ³ /h

कार्यान्वयन मानक

जेबी/टी10563-2006

तापमान

80C ^.

पूरा दबाव

790-748पा के

जंग रोधी

जल पम्प

आदर्श

सीएल-25-550 के

घूमने की गति

2800 आरपीएम

पावर/वोल्टेज

550W /380V

उठाउ

9m

बहाव

9m ³ /h

तीव्रता

50हर्ट्ज के

सीरियल नंबर

नाम

आदर्श

मात्रा

कारखाना

1

एयर स्विच

4P / 32A

1

CHINT

2

एकल पोल स्विच

1P/10A

2

CHINT

3

आवृत्ति कनवर्टर

0.37 किलोवाट के

१ सेट

वेइचुआन

4

एसी संपर्ककर्ता

1210.2510

5

CHINT

5

थर्मल ओवरलोड रिले

4A/13A

4

CHINT

6

संकेतक रोशनी

लाल, हरियर

2

CHINT

7

स्थानांतरण स्विच

एनपी2

2

CHINT

8

फ्यूज

6A

१ सेट

CHINT

9

टाइमर

40n

1

CHINT

10

थर्मोस्टेट के

18/H

2

CHINT

11

चेतावनी बत्ती

एक d16-22sm

1

CHINT

12

नियंत्रण बॉक्स

500*400*200,

प्रत्येक 1

CHINT

सीरियल नंबर

परियोजना

सामग्री

आपूर्तिकर्ता

मांग पक्ष

1

निर्माण

जमीन सख्त करब

△

2

उपकरण परिवहन

Supplier factory -->खरीदार फैक्ट्री

△

3

निकलनाइ

क्रेन, फोर्कलिफ्ट लागत, जगह पर उपकरण

△

4

स्थापना कार्य

लाइन पोजीशनिंग

रिमोट वीडियो सहायता

△

स्थिति आ समायोजन

रिमोट वीडियो सहायता

△

5

डक्ट इंजीनियरिंग

डक्ट स्थापना

△

डक्ट इन्सुलेशन

एयर डक्ट एवं इन्सुलेशन सामग्री

डक्ट लीक डिटेक्शन, प्रेशर टेस्टिंग, आ प्रेशर मेंटेनेंस

6

डिबगिंग काज

फैक्ट्री कमीशनिंग

△

7

निर्माण सुरक्षा प्रबंधन

निर्माण के दौरान सुरक्षा के जिम्मेदारी

△

8

वायरिंग के काज आ सामग्री

संयंत्र वितरण कैबिनेट स ल कए उपकरण कैबिनेट तक

△

उपकरण कैबिनेट स ल कए उपकरण क प्रत्येक इकाई तक

△

प्रत्येक इकाई के आंतरिक बिजली वितरण वायरिंग

△

9

शुद्ध जल वितरण

उपकरण जल प्रवेश

△
